Hàn ống inox vi sinh đòi hỏi sự am hiểu sâu sắc về đặc tính vật liệu cũng như quy trình thi công khắt khe nhằm đảm bảo độ nhẵn bề mặt và tránh nhiễm khuẩn tối đa. Trong các ngành công nghiệp thực phẩm, dược phẩm hay hóa chất sinh học, kỹ thuật hàn ống inox vi sinh đóng vai trò quyết định đến độ bền, tính vô trùng và thẩm mỹ của toàn bộ hệ thống đường ống công nghệ cao.
Là kỹ sư vật liệu cơ khí, tôi sẽ chia sẻ chi tiết về bản chất kỹ thuật, thông số dòng hàn TIG, chế độ thổi khí Argon mặt sau cũng như các lỗi thường gặp để giúp xưởng gia công của bạn đạt hiệu suất và tiêu chuẩn kỹ thuật cao nhất.

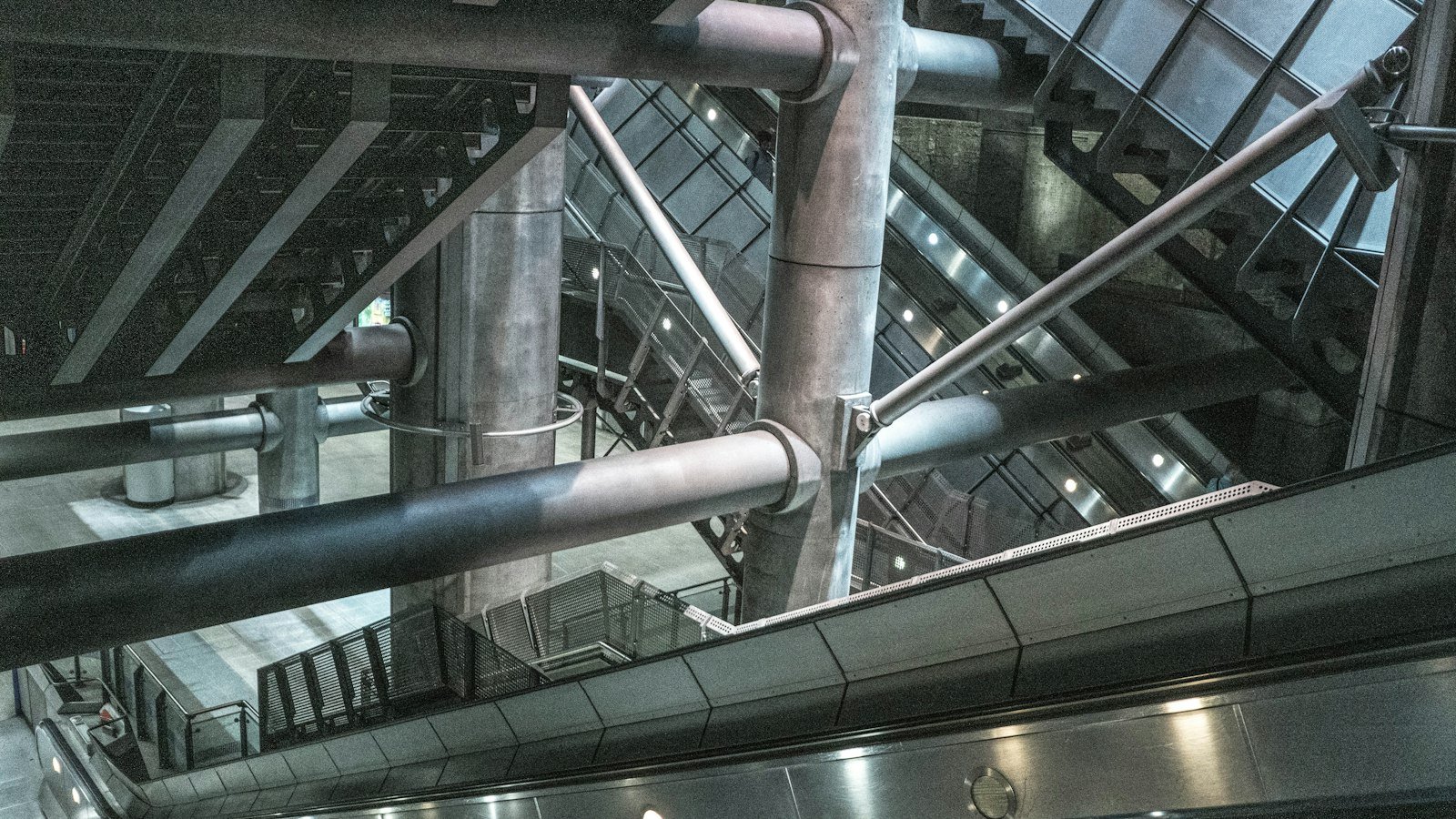

Đặc tính vật liệu và yêu cầu kỹ thuật khi hàn ống vi sinh
Trong ngành công nghệ thực phẩm, dược phẩm và công nghệ sinh học, việc hàn ống inox vi sinh đóng vai trò cốt lõi quyết định đến độ vô trùng và tuổi thọ của toàn bộ hệ thống đường ống. Khác với các kết cấu cơ khí thông thường, ống inox vi sinh đòi hỏi những tiêu chuẩn cực kỳ khắt khe về mặt luyện kim, hình học mối nối và độ sạch bề mặt nhằm ngăn ngừa tuyệt đối sự tích tụ vi khuẩn và tạp chất.
Đặc tính vật liệu và mác thép sử dụng
Để đảm bảo tính năng chống ăn mòn và độ dẻo dai khi gia công nhiệt, quá trình hàn ống inox vi sinh ưu tiên sử dụng các mác thép không gỉ austenitic phổ biến như inox 304L và inox 316L. Với tỷ trọng xấp xỉ 7.93 g/cm3, các mác thép này sở hữu hàm lượng carbon thấp (thường dưới 0.03%). Đặc tính này đóng vai trò quyết định trong việc hạn chế tối đa hiện tượng kết tủa carbide crom tại ranh giới hạt khi vật liệu chịu nhiệt độ cao trong dải từ 450°C đến 850°C, từ đó ngăn chặn hiệu quả hiện tượng ăn mòn hạt biên (intergranular corrosion) sau khi hàn.
Yêu cầu kỹ thuật khắt khe đối với mối hàn
Yêu cầu kỹ thuật trong thi công hệ thống vi sinh đòi hỏi sự chính xác tuyệt đối ở các khía cạnh sau:
- Độ nhẵn bề mặt: Bề mặt bên trong ống và mối hàn phải đạt độ nhám cực thấp, thường là Ra <= 0.4 µm hoặc tối đa Ra <= 0.5 µm. Mối hàn tuyệt đối không được tạo xỉ, rỗ khí hay vết lõm vi mô để tránh tạo môi trường cho vi sinh vật trú ngụ.
- Độ thấu hoàn toàn và hình học mối nối: Mối hàn phải đạt độ thấu hoàn toàn xuyên suốt thành ống nhưng mặt trong tuyệt đối không được xuất hiện gờ, bavia hay hiện tượng cháy cạnh tạo thành rãnh sâu.
- Công tác chuẩn bị bề mặt: Trước khi tiến hành liên kết nhiệt, phôi hàn phải được làm sạch bề mặt tuyệt đối bằng dung môi chuyên dụng để loại bỏ dầu mỡ, sau đó thực hiện đánh bóng cơ điện hóa (electropolishing) nhằm tối ưu hóa lớp màng thụ động (passive layer) giàu crom trên bề mặt vật liệu.
Quy trình và thông số công nghệ hàn ống inox vi sinh
Trong quá trình chế tạo hệ thống đường ống đòi hỏi độ sạch tuyệt đối cho ngành dược phẩm, thực phẩm và công nghệ sinh học, việc thực hiện hàn ống inox vi sinh đòi hỏi sự tuân thủ nghiêm ngặt về quy trình công nghệ và kiểm soát thông số. Với đặc thù vật liệu inox (thường là các mác thép không gỉ austenitic như AISI 304L hoặc AISI 316L có khối lượng riêng xấp xỉ 7.93 g/cm3), việc gia nhiệt không đúng cách rất dễ gây ra hiện tượng kết tủa cờ-rôm các-bít, làm giảm khả năng chống ăn mòn tại vùng ảnh hưởng nhiệt.
Phương pháp và công nghệ hàn cốt lõi
Phương pháp tối ưu nhất được các kỹ sư vật liệu khuyên dùng là hàn TIG tự động hoặc bán tự động (GTAW – Gas Tungsten Arc Welding), kết hợp với chế độ dòng điện xung (pulse current). Công nghệ này cho phép kiểm soát chính xác nhiệt lượng đầu vào, giảm thiểu tối đa biến dạng nhiệt và ngăn chặn hiện tượng thủng đối với các loại ống có thành mỏng. Ưu điểm vượt trội của phương pháp này là tạo ra vũng hàn ổn định, chân mối hàn ngấu đều và bề mặt nhẵn bóng. Tuy nhiên, nhược điểm là đòi hỏi thợ hàn có tay nghề cao và thời gian gia công lâu hơn so với hàn que thông thông thường.
Kiểm soát khí bảo vệ và thông số công nghệ
Yếu tố quyết định sự thành công của mối hàn vi sinh là việc sử dụng khí bảo vệ Argon tinh khiết 99.999%, bao gồm cả khí bảo vệ vũng hàn bên ngoài và khí thổi nội vi (purge gas) bên trong ống. Việc thổi khí trơ mặt trong đóng vai trò cốt lõi nhằm ngăn chặn tuyệt đối quá trình oxy hóa, loại bỏ hoàn toàn xỉ hàn và hiện tượng cháy rỗ gốc hàn.
- Lưu lượng khí bảo vệ mặt ngoài: Được điều chỉnh trong khoảng 8-12 l/min tùy thuộc vào kích thước mỏ hàn và điều kiện môi trường xung quanh.
- Lưu lượng khí thổi bên trong (purge gas): Duy trì ổn định từ 3-5 l/min để tạo áp suất dương, đẩy hết oxy ra khỏi lòng ống trước và trong suốt quá trình hàn.
- Cường độ dòng điện và tốc độ hàn: Phải được tính toán tương quan dựa trên độ dày thành ống phổ biến từ 1.0mm đến 1.5mm. Thành ống mỏng đòi hỏi dòng điện thấp, bước dịch chuyển mỏ hàn nhanh và đều tay để tránh cháy thủng.
Việc kết hợp đồng bộ giữa việc thiết lập thông số dòng điện xung chính xác và kiểm soát lưu lượng khí bảo vệ sẽ tạo nên những mối hàn ống inox vi sinh đạt chuẩn, đáp ứng các tiêu chuẩn khắt khe nhất về độ nhám bề mặt Ra < 0.5 µm sau khi đánh bóng.
Lỗi thường gặp, cách khắc phục và kiểm tra chất lượng
Trong quá trình thi công hàn ống inox vi sinh, việc kiểm soát chất lượng mối hàn đóng vai trò quyết định đến độ bền và khả năng chống vi khuẩn của hệ thống. Do các ứng dụng này chủ yếu phục vụ trong ngành dược phẩm, thực phẩm và công nghệ sinh học, mọi khuyết tật nhỏ nhất đều có thể trở thành nơi tích tụ vi sinh vật, gây ô nhiễm toàn bộ dây chuyền sản xuất.
Các lỗi thường gặp và giải pháp khắc phục thực tế
Một trong những lỗi phổ biến nhất là hiện tượng cháy thủng hoặc biến dạng nhiệt do thợ hàn sử dụng nguồn nhiệt lượng quá cao trên các dòng ống có thành mỏng (thường từ 1.0mm đến 1.5mm). Để khắc phục, kỹ thuật viên cần điều chỉnh giảm cường độ dòng hàn TIG, tăng tốc độ dịch chuyển mỏ hàn hoặc áp dụng chế độ hàn xung (pulse welding) nhằm kiểm soát tốt vũng hàn. Thêm vào đó, lỗi rỗ khí và hiện tượng oxy hóa đường hàn nội bộ (sugar weld) thường xảy ra do lưu lượng khí trơ bảo vệ (thường là khí Argon độ tinh khiết cao 99.99%) không đạt yêu cầu hoặc thời gian thổi khí trễ (pre-flow và post-flow) quá ngắn. Giải pháp là bắt buộc phải sử dụng thiết bị chắn khí nội bộ (purging dams) và duy trì lưu lượng khí bảo vệ mặt sau ổn định từ 8-12 lít/phút.
Phương pháp kiểm tra chất lượng mối hàn vi sinh
Việc đánh giá chất lượng đòi hỏi các tiêu chuẩn khắt khe thông qua phương pháp kiểm tra không phá hủy (NDT). Cụ thể:
- Kiểm tra ngoại quan (Visual Testing): Đánh giá bề mặt mối hàn phía ngoài, đảm bảo không có vết nứt, bọt khí lộ thiên hay bề mặt bị cháy xém.
- Nội soi đường hàn (Borescope Inspection): Đây là phương pháp tối quan trọng đối với ống inox vi sinh đường kính nhỏ, cho phép kỹ sư quan sát trực tiếp mặt trong của mối hàn để phát hiện các khuyết tật như lõm sâu, bám xỉ hoặc vảy rồng quá lớn.
- Kiểm tra áp lực (Pressure Testing): Thử nghiệm bằng khí nén hoặc thủy lực để đảm bảo độ kín tuyệt đối của toàn bộ hệ thống đường ống.
Ứng dụng công nghệ tẩy trắng và thụ động hóa
Nhiệt độ cao trong quá trình hàn sẽ phá hủy lớp màng oxit crom tự nhiên ($Cr_2O_3$), làm lộ ra lớp thép bên dưới dễ bị ăn mòn, đặc biệt là hiện tượng ăn mòn rỗ (pitting corrosion). Do đó, sau khi hoàn tất công đoạn hàn, việc ứng dụng công nghệ tẩy trắng và thụ động hóa (passivation) bằng dung dịch axit chuyên dụng (như hỗn hợp $HNO_3$ và $HF$) là bắt buộc. Quá trình này giúp loại bỏ hoàn toàn các oxit sắt hình thành do nhiệt, đồng thời tái tạo nhanh chóng lớp màng bảo vệ giàu crom, đảm bảo độ bền vững tối đa cho ống inox vi sinh trong suốt vòng đời vận hành.
Kết luận về tiêu chuẩn kỹ thuật hàn ống inox vi sinh
Tóm lại, quá trình hàn ống inox vi sinh đòi hỏi sự tuân thủ nghiêm ngặt về kỹ thuật, từ việc kiểm soát thông số dòng điện, khí bảo vệ cho đến tay nghề thợ hàn nhằm đảm bảo bề mặt mối hàn nhẵn mịn, không có rỗ khí hay góc chết vi sinh. Việc nắm vững quy trình và kiểm soát lỗi hiệu quả sẽ giúp hệ thống đường ống đạt độ bền tối đa và đáp ứng các tiêu chuẩn vệ sinh khắt khe trong ngành thực phẩm, dược phẩm.
Để đảm bảo chất lượng công trình, việc lựa chọn đúng chủng loại vật tư inox cùng đơn vị gia công uy tín, giàu kinh nghiệm đóng vai trò quyết định, giúp tối ưu hóa hiệu suất vận hành và tuổi thọ lâu dài cho toàn bộ hệ thống.
