Sử dụng bảng barem inox chính xác là bước cốt lõi giúp các kỹ sư cơ khí và nhà thầu tính toán khối lượng vật tư, dự toán chi phí chính xác cho các dự án gia công kết cấu thép không gỉ. Trong ngành cơ khí chế tạo, việc nắm vững thông số quy cách giúp tối ưu hóa thiết kế và kiểm soát chất lượng vật liệu hiệu quả.
Bài viết này sẽ cung cấp hệ thống thông số kỹ thuật chi tiết về trọng lượng, độ dày và kích thước tiêu chuẩn của các mác thép phổ biến như SUS 304, SUS 201 và SUS 316. Cùng theo dõi ngay các dữ liệu tiêu chuẩn công nghiệp dưới đây để áp dụng trực tiếp vào công việc của bạn.
Khái niệm và cách đọc bảng barem inox tiêu chuẩn
Trong ngành cơ khí chế tạo và kết cấu thép không gỉ, việc nắm vững thông tin từ bảng barem inox đóng vai trò cốt lõi trong công tác thiết kế, bóc tách khối lượng và lập dự toán vật tư. Bảng barem inox chuẩn kỹ thuật là tài liệu tổng hợp các thông số hình học đi kèm với trọng lượng lý thuyết của từng quy cách sản phẩm như tấm, ống, hộp, la đúc, V góc. Vai trò chính của bảng barem là giúp kỹ sư và nhà thầu nhanh chóng xác định khối lượng vật tư mà không cần phải cân thực tế, từ đó tối ưu hóa chi phí mua hàng và kiểm soát chặt chẽ định mức tiêu hao nguyên liệu trong sản xuất.
Công thức tính trọng lượng lý thuyết và tỷ trọng mác thép
Bản chất của bảng barem inox được xây dựng dựa trên các công thức toán học hình học kết hợp với tỷ trọng mác thép đặc trưng. Công thức tổng quát tính khối lượng cho dạng tấm phẳng là: Trọng lượng (kg) = Chiều dài (m) × Chiều rộng (m) × Độ dày (mm) × Tỷ trọng (g/cm³). Đối với ống tròn, công thức được quy đổi dựa trên tiết diện vành khuyên. Điểm mấu chốt kỹ thuật nằm ở giá trị tỷ trọng của từng loại hợp kim. Chẳng hạn, dòng thép không gỉ austenitic phổ biến như SUS 304 có tỷ trọng chuẩn là 7.93 g/cm³. Trong khi đó, mác thép SUS 201 (chứa hàm lượng mangan cao hơn, niken thấp hơn) thường có tỷ trọng xấp xỉ 7.93 g/cm³ nhưng cấu trúc tinh thể austenit không ổn định bằng. Riêng dòng ferritic như SUS 430 có tỷ trọng nhẹ hơn một chút, dao động khoảng 7.75 đến 7.80 g/cm³. Sự chênh lệch tỷ trọng này tuy nhỏ nhưng khi gia công khối lượng lớn sẽ tạo ra sai số đáng kể nếu kỹ sư áp dụng sai bảng quy đổi.
Tầm quan trọng của dung sai độ dày theo tiêu chuẩn ASTM và JIS
Khi đọc và sử dụng bảng barem inox, kỹ sư cơ khí bắt buộc phải lưu ý đến yếu tố dung sai độ dày. Theo các tiêu chuẩn quốc tế uy tín như ASTM (Mỹ) hay JIS (Nhật Bản), độ dày thực tế của tấm hoặc ống inox luôn có biên độ dao động cho phép (thường từ ±5% đến ±10% tùy thuộc vào quy cách cán nóng hay cán nguội). Ưu điểm của việc tuân thủ dung sai chuẩn là đảm bảo tính an toàn kết cấu và khả năng chịu lực. Nhược điểm là trên thị trường hiện nay xuất hiện nhiều loại hàng thương mại có dung sai âm lớn (hàng thiếu ly), nghĩa là độ dày thực tế mỏng hơn so với thông số danh nghĩa trên bảng barem. Do đó, việc hiểu rõ cách đọc barem kết hợp kiểm tra thực tế bằng thước panme là kỹ năng sống còn để kỹ sư kiểm định chất lượng vật liệu đầu vào.
Tra cứu thông số trọng lượng ống và hộp inox
Trong lĩnh vực cơ khí chế tạo và kết cấu thép không gỉ, việc nắm vững bảng barem inox đối với các dòng sản phẩm dạng rỗng như ống và hộp là yêu cầu cốt lõi. Khác với thép carbon thông thường, hợp kim inox có tỷ trọng riêng tiêu chuẩn dao động quanh mức 7.93 g/cm3 (áp dụng phổ biến cho mác thép Austenitic như SUS 304). Sự chênh lệch nhỏ về dung sai dung tích hay độ dày thành ống đều dẫn đến sự thay đổi đáng kể về khối lượng toàn bộ công trình, ảnh hưởng trực tiếp đến bài toán kinh tế và khả năng chịu lực.
Công thức quy đổi trọng lượng ống tròn và thông số ống công nghiệp
Để tính toán chính xác trọng lượng của ống inox tròn, các kỹ sư thường áp dụng công thức tiêu chuẩn dựa trên đường kính ngoài (OD) và độ dày thành ống (t): Trọng lượng (kg/m) = (Đường kính ngoài – Độ dày) × Độ dày × 0.02491. Hằng số này đã tích hợp tỷ trọng 7.93 g/cm3 và hệ số hình học của hình trụ.
Dựa trên quy trình sản xuất, ống inox chia thành hai dòng chính với các đặc tính kỹ thuật riêng biệt:
- Ống inox hàn công nghiệp: Được gia công từ thép tấm cán phẳng, uốn tròn và hàn dọc bằng công nghệ TIG hoặc Laser. Ưu điểm là bề mặt nhẵn, giá thành tối ưu và kích thước đa dạng từ phi nhỏ đến phi lớn. Nhược điểm là có đường hàn dọc, đòi hỏi kiểm tra nghiêm ngặt bằng phương pháp không phá hủy (NDT) ở áp lực cao.
- Ống inox đúc công nghiệp: Sản xuất bằng phương pháp ép đùn phôi nung nóng, không có mối hàn. Ưu điểm tuyệt đối về khả năng chịu áp lực lớn, chống rò rỉ, thích hợp cho hệ thống đường ống dẫn dầu khí, hóa chất. Nhược điểm là giá thành cao và trọng lượng nặng hơn một chút so với ống hàn cùng quy cách.
Thông số kỹ thuật hộp inox và ứng dụng trong gia công kết cấu
Bên cạnh ống tròn, các kỹ sư còn sử dụng bảng barem inox cho hộp vuông và hộp chữ nhật. Công thức tính trọng lượng hộp dựa trên chu vi và độ dày: Trọng lượng (kg/m) = [(Chu vi – 4 × Độ dày) × Độ dày] × 0.00785 (hoặc hệ số quy đổi tương đương theo mác thép). Các quy cách phổ biến từ hộp 10×10 mm đến 100×100 mm cho hộp vuông, và đa dạng kích thước cho hộp chữ nhật với độ dày từ 0.6 mm đến 3.0 mm.
Trong thực tế gia công cơ khí, việc ứng dụng chính xác các số liệu từ bảng barem inox mang lại hiệu quả cao khi thi công hệ thống lan can, cầu thang, tay vịn và khung kết cấu nhà xưởng. Đối với kết cấu lan can chịu lực, việc tra cứu giúp kỹ sư lựa chọn đúng độ dày ống, đảm bảo khả năng chống uốn, chống rung lắc mà vẫn tối ưu trọng lượng tĩnh truyền lên bề mặt sàn bê tông. Ngược lại, việc chọn sai thông số mỏng hơn thiết kế sẽ gây nguy cơ biến dạng mối hàn, giảm tuổi thọ công trình trước các tác động khắc nghiệt của môi trường ngoài trời.
Lưu ý kỹ thuật khi áp dụng bảng barem vào gia công thực tế
Lưu ý kỹ thuật khi áp dụng bảng barem inox vào gia công thực tế
Trong thực tế gia công cơ khí, việc áp dụng bảng barem inox đòi hỏi kỹ sư và thợ vận hành phải nắm vững các yếu tố kỹ thuật vi mô để tránh sai sót. Mặc dù các công thức tính toán đều dựa trên hằng số tỷ trọng tiêu chuẩn của thép không gỉ (thường lấy mác phổ biến như inox 304 hay inox 201 ở mức 7.93 g/cm3), nhưng trọng lượng lý thuyết trong bảng barem và trọng lượng cân thực tế tại xưởng luôn có độ lệch nhất định. Việc hiểu rõ nguyên nhân và biên độ dung sai sẽ giúp tối ưu hóa quá trình sản xuất.
Các yếu tố kỹ thuật ảnh hưởng đến trọng lượng và kích thước inox
- Sai số thực tế và dung sai sản xuất: Theo các tiêu chuẩn quốc tế như ASTM A240 (cho tấm) hoặc ASTM A554 (cho ống), nhà máy sản xuất luôn cho phép dung sai độ dày từ ±5% đến ±10%. Do đó, trọng lượng thực tế của cây ống hoặc tấm inox khi cân lên thường nhẹ hơn một chút so với số liệu tính toán trong bảng barem inox, đây là hiện tượng kỹ thuật bình thường.
- Ảnh hưởng của trạng thái bề mặt: Các loại bề mặt hoàn thiện khác nhau như BA (Bright Annealed – bóng sáng), No.1 (cán nóng, xám đục) hay 2B (cán nguội, nhẵn mờ) có sự khác biệt nhỏ về độ dày lớp oxit và lớp phủ bảo vệ. Bề mặt No.1 thường có độ nhám cao hơn và dày hơn một chút ở biên độ giới hạn so với bề mặt 2B hoặc BA mỏng mịn.
- Tiêu chuẩn quốc tế áp dụng: Khi tra cứu bảng barem inox, cần đối chiếu chính xác tiêu chuẩn kỹ thuật đi kèm như JIS G4305 (Nhật Bản), ASTM (Mỹ) hay EN (châu Âu). Mỗi tiêu chuẩn có bảng dung sai kích thước riêng biệt, quyết định trực tiếp đến tính lắp lẫn và độ chính xác của kết cấu cơ khí.

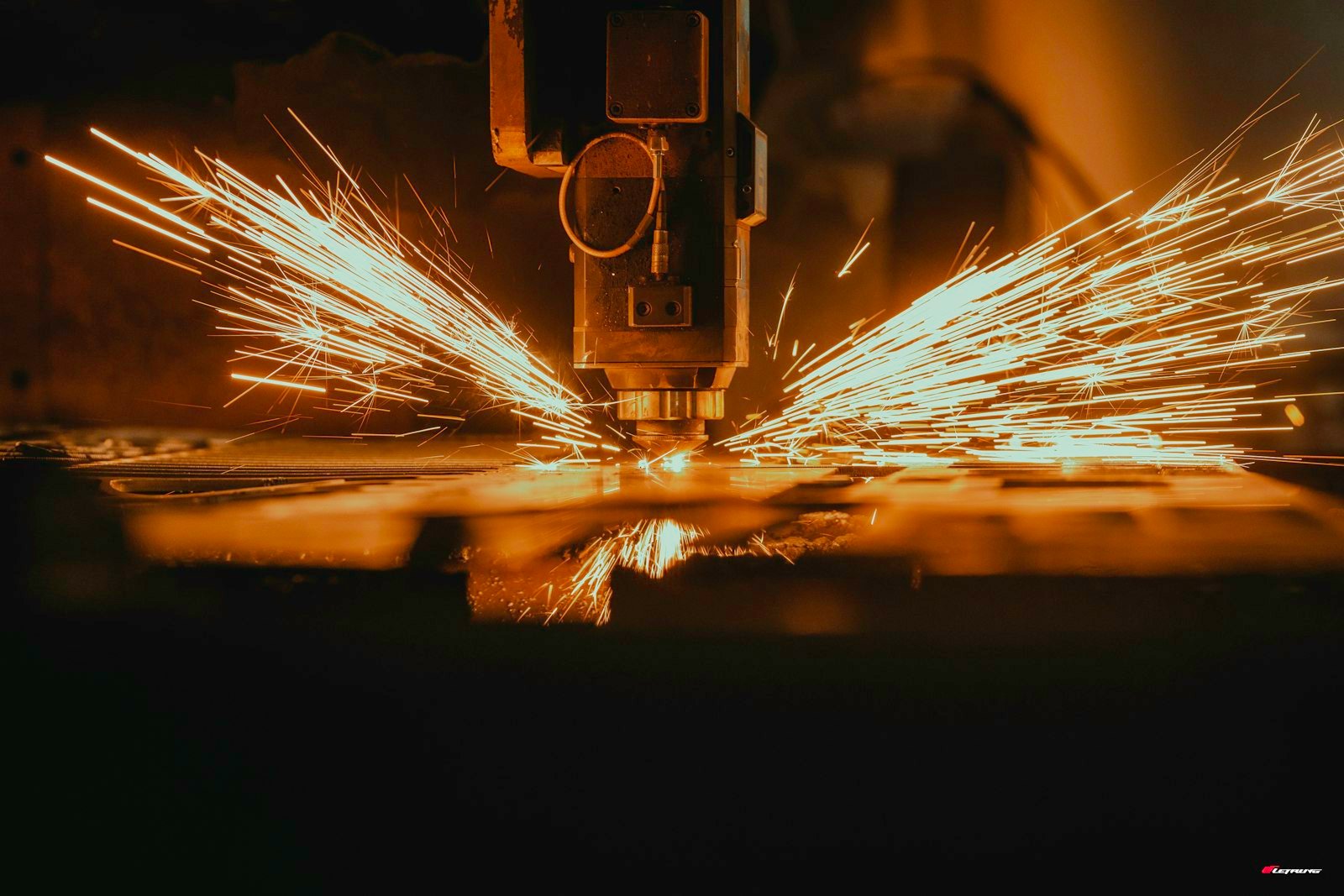

Bên cạnh đó, việc lựa chọn đúng quy cách vật tư dựa trên bảng barem inox đóng vai trò quyết định trong việc tiết kiệm chi phí gia công cắt gọt. Kỹ sư cần tính toán dư lượng gia công hợp lý, tránh chọn vật liệu quá dày gây lãng phí phôi và tăng tải cho máy cắt laser, CNC, hoặc chọn quá mỏng không đạt độ bền chịu lực. Nắm vững các thông số kỹ thuật này sẽ giúp doanh nghiệp kiểm soát tốt định mức vật tư, nâng cao hiệu quả kinh tế trong ngành gia công chế tạo cơ khí chính xác.
Kết luận về việc ứng dụng bảng barem inox trong sản xuất
Việc nắm vững và áp dụng chính xác bảng barem inox là yếu tố quyết định giúp kỹ sư và thợ cơ khí tối ưu hóa chi phí, đảm bảo độ bền vững cho toàn bộ kết cấu công trình. Thông qua việc tra cứu kỹ lưỡng thông số trọng lượng của ống, hộp và tấm, quá trình thiết kế cũng như gia công sẽ đạt độ chính xác tuyệt đối, hạn chế tối đa tình trạng sai hụt vật tư. Để hiện thực hóa các bản vẽ kỹ thuật một cách hoàn hảo nhất, việc lựa chọn đúng chủng loại vật tư inox chất lượng cao kết hợp với đơn vị gia công uy tín chính là chìa khóa vàng mang lại sự thành công bền vững cho mọi dự án công nghiệp.
Nguồn tham khảo tài liệu kỹ thuật: Hiệp hội Thép không gỉ Thế giới.
